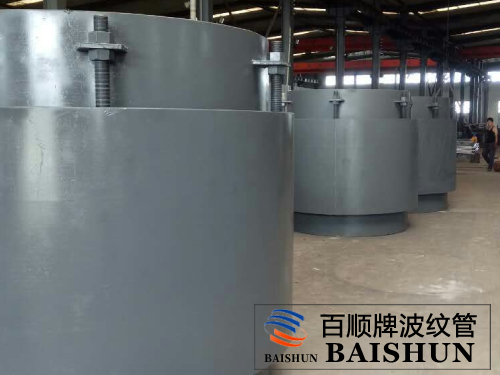

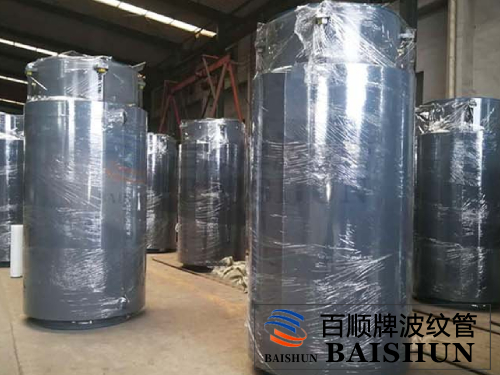

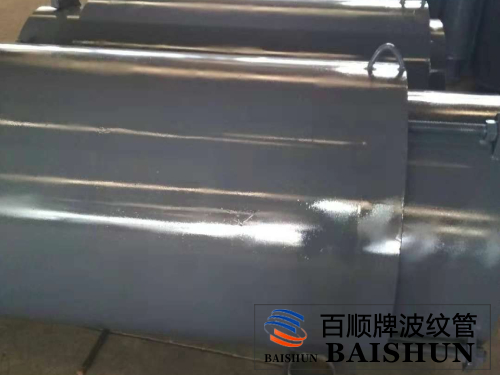

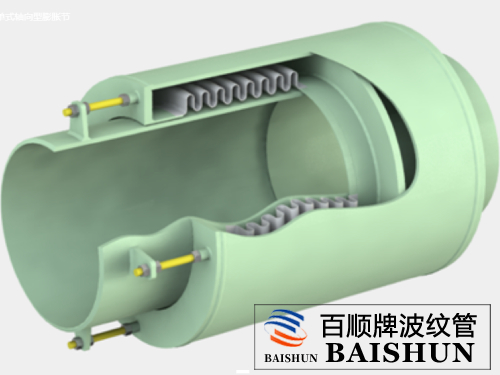

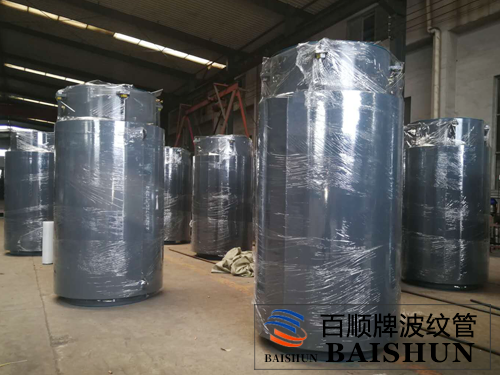

一、無約束波紋補償器定義及應用:
無約束波紋補償器又稱為無約束波紋膨脹節,無約束波紋管,隸屬于波紋補償器的一種,主要用于架空管道的軸向補償,補償量大,具有強力自導向和_的抗彎能力,從而可以簡化管道導向支架的設計,使導向支架的間距安裝均可任意。
二、無約束波紋補償器型號:
本廠生產DN32-DN1500

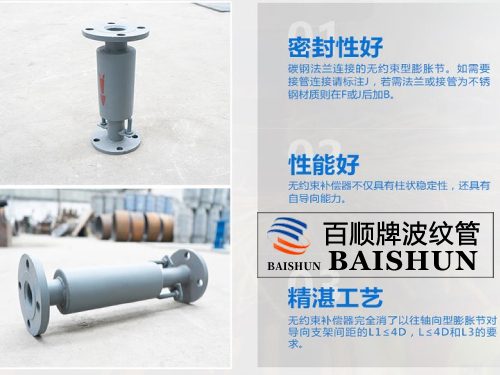

三、無約束膨脹節 特點:
1、無約束波紋補償器在固定支架間距的確定和固定支座推力計算和普通的軸向型補償器相同。為了使工程穩定可靠,無約束波紋補償器除要求靠近固定支架安裝外,仍要求每個固定支架間距內設三個導向支架。
2、無約束膨脹節可應用于管道的架空、地溝敷設,也可應用于有補償?shù)闹甭穹笤O(shè),此時無約束波紋管處應設檢查井或暗室。
3、無約束波紋補償器用于管道的軸向補償,補償量大,具有強力自導向和抗彎能力,從而可以簡化管道導向支架的設計,使導向支架的間距安裝均可任意調節。
四、無約束波紋補償器安裝:
“無約束”是軸向型波紋補償器對使用有較多約束條件而得名的,無約束波紋補償器消除了以往軸向型補償器對導向支架L1≤4DgL2≤14Dg和L3要求,使用無約束波紋管可使管道的所有支架間距均可任意。
